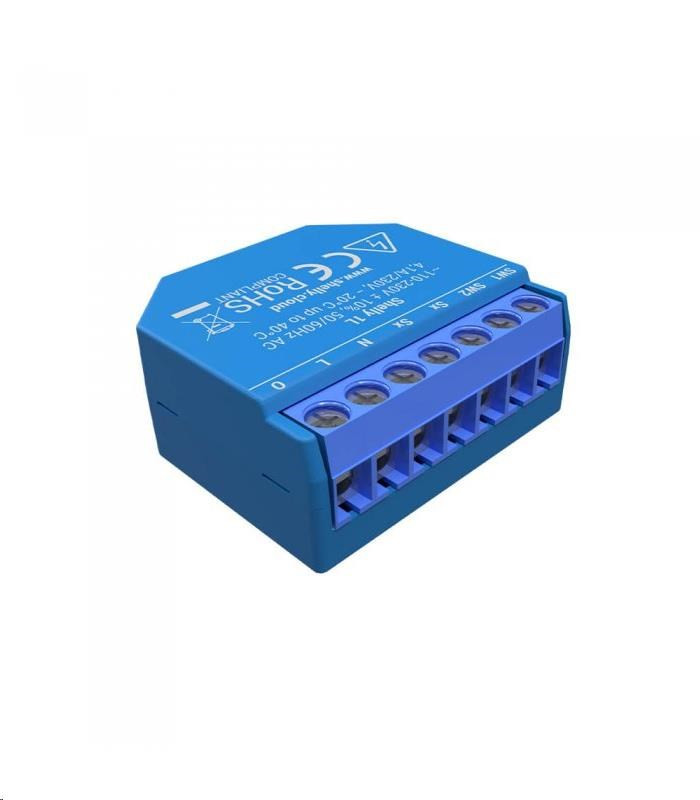

SHELLY 1L - modul de comutare fără a fi nevoie de un fir neutru 1x 4A (Wi-Fi)

Nota 1:

Modulul Shelly 1L nu are o funcție de măsurare a consumului de energie.

Nota 2:

Modulul Shelly 1L funcționează și cu o conexiune de fir neutru (zero) și fără un fir neutru conectat. Este necesară o derivație pentru sarcini rezistive sub 20 W fără conductor neutru.

Nota 3:

Modulul Shelly 1L nu are contacte fără potențial / fără tensiune / uscate.

Nota 1:

Dispozitivul funcționează doar pe 2,4 GHz WiFi b/g/n.

Nota 2:

Dispozitivul nu funcționează doar pe 5 GHz WiFi ac.

Nota 3:

Dispozitivul acceptă controlul REST API și protocolul MQTT.

Modulul comutator Shelly 1L Releul WiFi, este proiectat pentru instalarea sub capacul comutatorului sau al prizei într-o cutie de instalare standard O68mm și permite controlul comod și ușor al luminilor sau al altor tipuri de sarcini de până la 4,1A. Modulul poate fi controlat de o aplicație de pe un telefon/tabletă cu OS iOS sau Android, sau ca accesoriu (element I/O) pentru o gamă largă de sisteme și unități de control diferite. În modul de bază, modulul poate fi operat cu butoanele imediat după instalare, fără a fi nevoie de nicio setare.

Modulele Shelly formează o serie de produse inovatoare care permit controlul de la distanță al dispozitivelor electrice de pe dispozitive mobile, PC-uri sau sisteme de automatizare a locuinței. Modulele Shelly folosesc tehnologia de rețea WiFi standard pentru a se conecta. Acestea pot fi controlate atât din rețeaua WiFi de acasă, cât și de la distanță de pe Internet folosind serviciul gratuit Shelly Cloud. Modulele Shelly pot funcționa complet autonom controlate doar prin butoane, fără conexiune la aplicația sau sistemul de control.

Modulele Shelly au un server web încorporat prin care utilizatorul poate configura, controla și monitoriza dispozitivul. Modulele Shelly au două moduri WiFi - modul „Access Point” (AP) în care rețeaua WiFi creează modulul și „Client” (CM) pentru conectarea la o rețea Wifi externă. Pentru a fi utilizate în modul Client, modulele trebuie să fie în raza de acțiune a rețelei WiFi locale. Modulele Shelly pot comunica cu alte dispozitive WIFI direct folosind protocolul HTTP.

Un API este disponibil pentru modulele Shelly pentru conectarea ușoară la sistemele de control de nivel superior și unitățile de automatizare a clădirilor. Modulele Shelly pot fi controlate și monitorizate de la distanță de pe Internet folosind serviciul gratuit Shelly Cloud, atâta timp cât rețeaua locală este conectată la Internet. Funcțiile cloud pot fi folosite dacă sunt activate din interfața web sau din aplicația de setare de pe dispozitivul mobil.

Utilizatorii își pot înregistra accesul la dispozitivele din Shelly Cloud atât din aplicația de pe dispozitivele Android și iOS, cât și din browserul web la:https://my.Shelly.cloud/.

Shelly 1L se potrivește tuturor
Utilizați puterea sistemului de operare Mongoose pentru a vă crea propria aplicație.
Faceți proiectul dvs. Arduino viu și utilizabil în proiectul dvs. de automatizare.
Împărtășiți-vă experiența cu dezvoltatorii din întreaga lume.
Utilizați API-ul REST pentru a conecta Shelly 1L la sistemul dvs. de automatizare a locuinței existent.
Shelly 1L acceptă sursa de curent alternativ: 110-265V, 50 / 60Hz AC
Controlul aplicațiilor mobile - Pornește și oprește dispozitivul direct de pe smartphone sau tabletă.

Conexiune Wi-Fi - Doar conectați Shelly la o rețea Wi-Fi și porniți telefonul cu experiența perfectă de control acasă.

Compatibil cu Home Assistant - Controlați-vă dispozitivul prin voce. Sistemele de operare Shelly 1L sunt compatibile cu Google Home și Amazon Echo.

Programe săptămânale - Creați-vă propriile programe zilnice pentru facilitățile dvs.

Monitorizează soarele - Shelly se poate porni / opri automat în funcție de răsărit și apus.

Shelly 1L
Shelly 1L vine cu o interfață de programare/depanare care poate fi utilizată pentru a flash-o firmware-ul dispozitivului alternativ. În interior se află ESP8266, cu un cip flash de 2 MB. Este necesar un adaptor USB la UART, precum și o sursă de alimentare fiabilă de 3,3 V cu o ieșire de curent minimă de 350 mA. Următoarea diagramă arată cum să utilizați un jumper pentru a selecta sursa de alimentare de funcționare:

Compatibil cu

Shelly pentru dezvoltatori
Deschis către lume - Facem dispozitivele Shelly deschise lumii și dezvoltatorilor. Sunt furnizate module Shelly, dar în același timp oferă tuturor posibilitatea de a le utiliza cu ușurință în proiecte noi și existente.

API REST - Cu un server web încorporat și comenzi HTTP comune, Shelly poate deveni compatibil cu Vera, Fibaro, SmartThings, HomeSeer, Savant, HomeKit etc. Vizitați API-ul nostru REST pentru dezvoltatori și creați-vă propria soluție cloud.

Suport - Shelly are suport HTTP / UDP. Vizitați forumul Shelly pentru mai multe detalii.

Shelly 1L se potrivește peste tot

Dimensiuni - Dimensiunile Shelly 1L sunt 42 x 36 x 14 mm. Puteți instala Shelly 1L într-o cutie de cabluri sub o priză sau un întrerupător de lumină standard.

Practicitate - Shelly 1L poate fi instalat pe o șină DIN în dulapul electric, chiar lângă întrerupătoarele.

Cel mai inteligent dispozitiv pe care îl puteți avea
Shelly 1L are o interfață WEB integrată cu control ușor de pornire/oprire, gestionare a dispozitivelor și actualizări OTA securizate.
Puteți seta programe săptămânale de pornire/oprire fără echipament suplimentar.
Shelly 1L vă cunoaște locația și vă permite să vă controlați luminile în funcție de răsăritul și apusul soarelui pe tot parcursul anului.
Shelly 1L vă oferă securitate ridicată și asigură controlul accesului la dispozitiv.
Shelly Cloud - O aplicație - Funcționalitate infinită

Specificații
Alimentare AC: 110-230V ± 10%, 50 / 60Hz
Alimentare DC: Nu.
Protecție la temperatură a dispozitivului: Da
Protecție la suprasarcină: Nu.
Măsurarea puterii: Nu.
Amurg: Nu.
Funcționare fără conductor neutru: Da
Canale: 1 canal
Sarcina maximă: 4,1 A (5 A pentru funcționare scurtă)
Sarcină minimă - fără neutru conectat, cu bypass: Niciuna
Sarcină minimă - fără neutru conectat, fără bypass: sarcină rezistivă 20 W.
Sarcina minima - cu neutru conectat: Niciuna
Temperatura de funcționare: 0 până la + 40 ° C
Consumul de energie al dispozitivului: Pornire/oprire inteligentă: Da
Control local și de la distanță: Da
Răsărit / apus: Da
Program săptămânal: Da
Certificare UL: Nu.
Sarcini capacitive suportate: condensatoare de pornire a motorului, generatoare, motoare sincrone
Sarcini inductive suportate: lumini LED, transformatoare, ventilatoare, motoare
Sarcini rezistive suportate: lumini, încălzitoare electrice
LED-uri reglabile acceptate: Da
Lămpi fluorescente acceptate: Da
Lămpi fluorescente acceptate: Da
Becuri cu halogen acceptate: Da
Becuri acceptate: Da
Becuri cu neon acceptate: Da
LED-uri care nu pot fi reglate: da
Protocol wireless / WiFi: 802.11 b / g / n
Frecventa radio: 2400 - 2484 MHz
Puterea semnalului radio: 1 mW
Raza de acțiune: până la 50 m în aer liber și până la 30 m în interior (în funcție de materialele de construcție)
